智能中长跑测试仪体质健康测试仪使用说明

浏览数:604

体质健康测试仪中国供应商  销售经理 销售经理

JH-1020长跑测试仪

一.产品概述

JH-1020无线智能式中长跑测试仪常州继豪电子有限公司设计生产的体质健康测试仪器。它采用全新的设计理念、最新的无线测量技术和数据传输技术,实现了长跑测试项目中多人测试时的自动计圈、计时、测试数据自动传输、存储等功能,最大程度上保证了测试的可靠性、准确性和高效率。本产品可广泛应用于体能测试、中考体育测试等需进行长跑项目测试的场合。

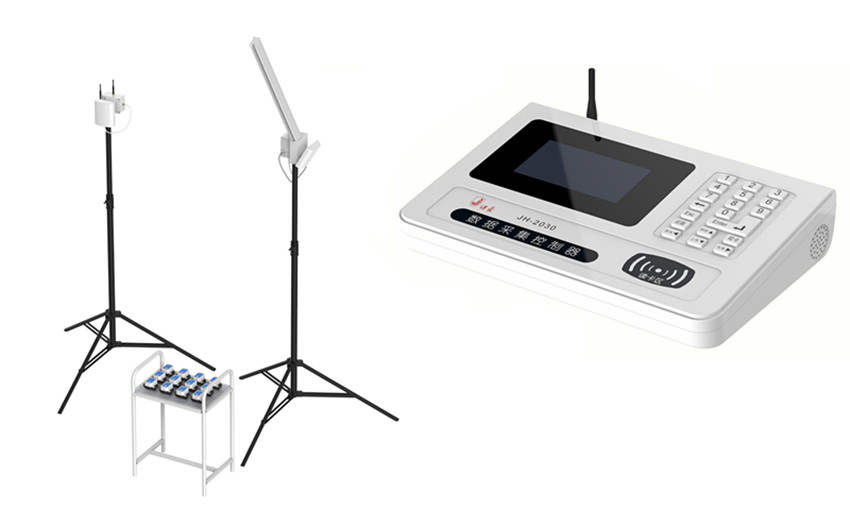

JH-1020无线智能式中长跑测试仪由测试主机、终点检测器、计圈器、标签四部分构成,标配可同时测试10人。设备内部配有高性能可充电锂电池,确保仪器能连续工作10小时以上。主机具有操作语音提示功能,可发出操作指导提示音。主机可记录60000条测试记录,可供查询、上传、删除。

二.设备组成及外形结构

JH-1020无线智能式中长跑测试仪包括以下部件及资料,开箱后请注意核对:

主机(图1),每套测试仪配一台主机,一台主机摆放台。

标签(图2),标准配置为10个,可供10人测试。

计圈器(图3),每套测试仪配一台计圈器。

终点检测器(图4),每套测试仪配一台终点检测器。

附件:天线、电源适配器、充电分配器等。

三.主要技术参数:

1.  测量范围:3秒~59分59秒

2.  误差:±1.5﹪

3.  分度值:0.1s

4.  测试人数:10人

5.  主机记录容量:80000个测试成绩

6.  标签电源:2节AAA碱性电池

7.  主机电源:DC12V,内置可充电锂电池,可连续工作10小时以上

8.  终点检测器电源:DC12V,内置可充电锂电池,可连续工作10小时以上

9.  计圈器电源:DC12V,内置可充电锂电池,可连续工作10小时以上

10.  电源适配器:AC220V/DC12V1.2A

11.  测试场地要求:标准田径场

12.  工作环境:温度5℃~40℃,湿度≤90%

13.  存储环境:温度-5℃~50℃,湿度≤75%

四. 场地摆放说明:

JH-1020无线智能式中长跑测试仪由主机、终点检测器、计圈器、标签四部分组成。其中主机、终点检测器、计圈器需正确摆放在测试跑道的合适的位置上,才能保证测试仪器正常工作,取得正确的测试结果。图5和图6是推荐的两种设备摆放位置图,请按照实际操场的大小和长跑的距离来确定起跑点和终点的位置,再参照图5或图6来摆放设备。

测试时若发现仪器计圈工作不正常,请首先检查设备摆放是否正确,并作相应调整。

1.  主机的摆放位置

主机要求摆放在起点位置。起点设置在何处,主机就放置在起跑线处的跑道内侧。

2.  终点检测器

(1)   终点检测器放置在终点线处跑道的内侧或外侧,离跑道线约1m处。

(2)   必须将终点检测器铝合金杆有凹槽(装有白色电路板)的一面对准跑道。

(3)   为了消除强烈的阳光对仪器的干扰,请尽量将终点检测器铝合金杆有凹槽的面对着阳光。可通过将终点检测器放置在跑道的内侧或外侧来实现。

(4)   当终点检测器放置在跑道的内侧时,请测试者将标签戴在左上臂上,标签显示器在手臂的外侧。

(5)   当终点检测器放置在跑道的外侧时,请测试者将标签戴在右上臂上,标签显示器在手臂的外侧。

3.  计圈器

计圈器通常放置在跑道的圆弧段和直线段的连接部位最内侧跑道的内侧,参见图5和图6。将计圈器上的平板天线的方向背向直跑道,朝向跑道圆弧段。测试时若发现仪器记圈不正常,可适当调整计圈器的摆放位置和朝向角度。

五.使用方法:

1.测试前的准备工作

(1)  安装主机台和主机。

将一节园杆头部的螺钉旋入测试台面反面的螺钉孔中并旋紧。将另一节园杆头部的螺钉旋入第一节园杆的尾部并旋紧。将下台面板用附带的螺钉固定到第二节园杆的尾部。最后将附带的4个调节底脚旋入下台面板的四角的螺丝孔中,安装完毕。

将主机台平放在地面上,调节底部的4个调节底脚,使主机台平稳不摇晃。

将主机放置在主机台面上,主机底部后排的两个园柱落入台面上的两个孔中,保证主机不会滑落。

将附带的鞭状天线旋入主机后部的天线插孔中,天线垂直朝上。

将主机侧面的电源开关置于“ON”的位置,主机工作,测试界面左上角应出现【 】图标。

(2)  安装计圈器

将U型安装架安装在三脚架顶端上(螺钉连接),再将计圈器和平板天线分别插入U型安装架的两侧。

将平板天线的馈线插头插入计圈器左侧标有“平板天线”的天线插孔中并拧紧。

将两个鞭状天线分别插入计圈器右侧和上部的天线插孔中并拧紧,保持天线垂直朝上。

将三脚架完全撑开,平稳放置于地上,拧紧锁紧旋钮。

调节三脚架的升缩杆,使计圈器的高度约2m左右,最后锁紧升缩杆。

(3)  安装终点检测器

将方型安装架安装在三脚架顶端上(螺钉连接),再将终点检测器和平板天线分别插入方型安装架的两侧。将终点红外发射杆斜插入方型安装架的斜方孔中。

将平板天线的馈线插头插入终点检测器下方标有“平板天线”的天线插孔中并拧紧。

将鞭状天线插入终点检测器上部的天线插孔中并拧紧,保持天线垂直朝上。

将附带的两端为航空插头的连接电缆一端插入终点检测器右侧的航空插座上,另一端插入终点红外发射杆底部的航空插座上。

将三脚架完全撑开,平稳放置于地上,拧紧锁紧旋钮。

(4)  将组装好的设备按照测试要求,放置到跑道合适的位置上,参阅第四节的内容。

(5)  开机与关机

主机、计圈器、终点检测器开机:按照摆放要求摆放好测试设备后,将主机、计圈器、终点检测器的电源开关置于“ON”的位置,设备进入工作状态。对应的指示灯点亮,显示器有显示。

标签开机:通过适度振动标签,可以使标签自动开机,进入工作状态。标签上的显示器显示本标签的序列号码。

主机、计圈器、终点检测器关机:将主机、计圈器、终点检测器的电源开关置于“OFF”的位置,设备关机。每次使用完毕,务必关闭电源,并对其充电,使设备有充足的电力,保证下次能正常使用。

标签关机:主机关机后,标签的电源延时三分钟后会自动关闭,无需特别操作。

(6)  设备状态检查

① 计圈器状态指示:计圈器左侧有4个指示灯。

充电指示灯(CHG):当在电源输入插孔插入充电器时,可对内部的电池充电。充电过程中充电指示灯为红色,充电结束后为绿色。拔除充电器后该指示灯熄灭。

工作指示灯(RUN):电源开关接通后,该指示灯亮(红色)。关机后熄灭。

通讯指示灯(COM1):计圈器与主机通讯时,该指示灯闪烁。

通讯指示灯(COM2):计圈器与标签通讯时,该指示灯闪烁。

② 终点检测器状态指示:终点检测器左侧有4个指示灯。

充电指示灯(CHG):当在电源输入插孔插入充电器时,可对内部的电池充电。充电过程中充电指示灯为红色,充电结束后为绿色。拔除充电器后该指示灯熄灭。

工作指示灯(RUN):电源开关接通后,该指示灯亮(红色)。关机后熄灭。

通讯指示灯(COM1):终点检测器与主机通讯时,该指示灯闪烁。

通讯指示灯(COM2):终点检测器与标签通讯时,该指示灯闪烁。

③ 主机状态检查:

a. 主机电池电量检查:主机显示器的右上角有电池电量指示图标,当图标变为空心是,表示电池电量不足,请尽快充电。

b. 检查主机界面的左上角的数字,如“10”,代表当前有10个标签与主机通讯正常。必要时请进一步查看相关细节,方法是:在主机上按【查询】按键,选择[2.查询外设状态]菜单项,主机屏幕显示所有标签的通讯状态:“○”表示通讯正常;“×”表示通讯失败,此时请检查标签的电池是否正确安装,电量是否充足。

C. 检查主机界面的左上角的无线信号标志      是否正常,其中第一个标志代表主机与计圈器之间的通讯信号,二个标志代表主机与终点检测器之间的通讯信号。若不正常的话,请检查对应设备是否安装正确,接线无误,电量充足,以及是否开机等。

2.测试

(1)按照上一节介绍的开机方法,确认所有设备已经进入工作状态。

   (2)按主机键盘上的【Enter】键将主机调整至“请输入测验者号码”界面。

(3)按照显示器上的文字提示及语音提示,输入第一位测试者的编号,编号最长不能超过18位数字。按【F1】键确认,开始输入下一个测试者的编号。

(4)按照显示器上的文字提示及语音提示,依次输入全部测试者的编号。

(5)所有测试者按照上面的输入顺序,将对应编号的标签戴在手臂上。

(6)按【Enter】键,主机发出“请准备测试”的口令,测验者在起跑线前做好起跑准备。

(7)按【Enter】键,主机发出“请各就各位-预备-跑!”的口令,测验者起跑,开始计时。

(8)标签显示器显示测试时间和已跑过的圈数。

(9)当某测试者跑完规定的圈数后越过终点线,该测试者的标签自动停止计时,显示最终成绩。该成绩也同时显示在主机屏幕上。

(10)当所有测试者全部跑完规定的圈数通过终点后,测试自动结束,主机发出“测试结束,请保存成绩”的口令。

(11)如果某位测试者无法跑完规定的圈数而退出测试,则主机不会自动停止测试,请在所有的正常测试者通过终点后,按【Enter】键手动结束测试。未完成测试的测试者将没有成绩。

(12)按【Enter】键保存成绩,测试结束。

3. 成绩查询

(1)在非测试状态,按【查询】键,进入[查询测试成绩]菜单,共有两个选项。

(2)按【1】键,或将光标移到[1.按测试顺序查询]菜单项后按【Enter】键,可按照测试顺序查询测试成绩。

(3)按【2】键,或将光标移到[2.按测试学生编号查询]菜单项后按【Enter】键,,可按照测试者编号顺序来查询测试成绩。

(4)按【0】键或【Esc】键退出[查询测试成绩]菜单。



4:音量调整

(1)按【    】键进入[提示语音音量调节]菜单。

(2)按【    】键来增加音量,按【   】键来减少音量。

(3)按【0】键或【Esc】键退出[提示语音音量调节]菜单。

5:成绩上传

(1)将JH-2005通讯适配器连接至电脑,启动运行电脑的数据采集程序。

(2)按【上传】键,再按【Enter】键开始上传数据,数据通过无线通讯方式上传至电脑软件内。

(3)数据传输完毕,将自动退出成绩上传界面。

6:系统设置:按控制器面板的【设置键】进入功能设定菜单界面,包含三类功能设定,具体如下:

(1)系统设定:进入功能设定菜单界面后按【1】键进入系统设置子定菜单,共有8项子菜单。

[1.测试编号长度:06]:按【   】键和【    】键可从01-18进行调节修改;

[2.编号递增间隔:01]:按【   】键和【    】键可从00-10位进行调节修改;

[3.输入法:123]:按【   】键和【    】键调成【123】数字键盘输入法或【ABC】大写英文字母输入法,或【abc】小写英文字母输入法。输入法快捷调整还可在【请输入学生编号】开始测试界面时,长按      来自动调节修改;

[4.语言:繁体中文]:按【   】键和【    】键来切换【繁体中文】或【English】;

[5.电子提示:ON]:按【   】键和【    】键来开启或关闭按键蜂鸣器提示音;

[6.语音提示:ON]:按【   】键和【    】键来开启或关闭操作步骤语音提示音;

[7.背光变暗时间:NOT]:按【   】键和【    】键来选择液晶显示屏背光自动变暗时间,有七种选择:NOT、5s、10s、15s、20s、25s、30s;

[8.背光亮度:4]:按【   】键和【    】键选择液晶显示屏背光亮度,有五个等级选择:0、1、2、3、4;

[0.保存并退出]:修改好以上设置后,按【0】键来保存所有设置并退回到开机界面。

(2)测试设置:进入功能设定菜单界面后按【2】键进入测试设置子菜单,共有3项子菜单。

[1.测试项目]:按【  】键和【   】键来选择具体测试项目,有如下选择:

     400m、800m、1000m、1500m、1600m、2000m、3000m、5000m、10000m。

[2.使用人员]:按【  】键和【   】键来选择具体受测者人数。

[3.测试圈数]:按【  】键和【   】键来选择测试者绕场地跑步的圈数。

[0.保存并退出]:修改好以上设置后,按【0】键来保存所有设置并退回到开机界面。

(3)进阶设定:

此设定需要密码才可进入,内含4项高级菜单设定:

[1.密码设定]

[2.数据恢复]

[3.清除存储]

[4.回原厂设定]

如的确需要做以上设定,请向当地经销商客服人员详细咨询。

六. 电池的充电和维护

主机、计圈器、终点检测器中配有可充电锂电池。当电池电量不足时,应及时充电。本机配有一个充电用的12V直流电源适配器(变压器)和一个电源分配器,这样可以同时对主机、计圈器、终点检测器充电。

充电时,将电源适配器的输出插头插入充电分配器的直流输入插座中,再将电源适配器插入交流220V的插座上即可。充电分配器有3根相同的输出线,可以分别插入主机、计圈器、终点检测器的电源输入插座中,同时对其充电。

当然,也可以将电源适配器的输出插头直接插入主机、计圈器或终点检测器三者之一的充电插座上,单独对其中一个设备充电。

通常完全充满电需要5小时左右,具体时间与电池中的剩余电量有关,剩余电量越多,所需的充电时间越短。

1.  主机:主机开机后,显示屏的右上方有电源指示。当显示的电池符号为空心时,表明电池电量即将耗尽,此时应及时充电。

2.  终点检测器和计圈器:当电池电量充足时,方盒开关旁边的工作指示灯为绿色。当电池电量不足时,工作指示灯为红色,此时应及时充电。充电时,方盒的充电指示灯为红色;充电结束后,充电指示灯变为绿色。

3.  储存:当仪器长时间放置不用时,必须关闭电源开关,并将电池充满后储存。建议每三到六个月将仪器操作一遍,待电池的电量用完之后重新充满后再继续存放。否则仪器经长时间存放而没有作任何维护的话,可能导致机内电池失效或性能严重下降。

七. 注意事项

1.震动会使机内器件受损,影响寿命

  2.避免存放在高温、潮湿、高灰尘的环境中。

3.出现故障时请与本公司联系,不得自行拆装改造。
